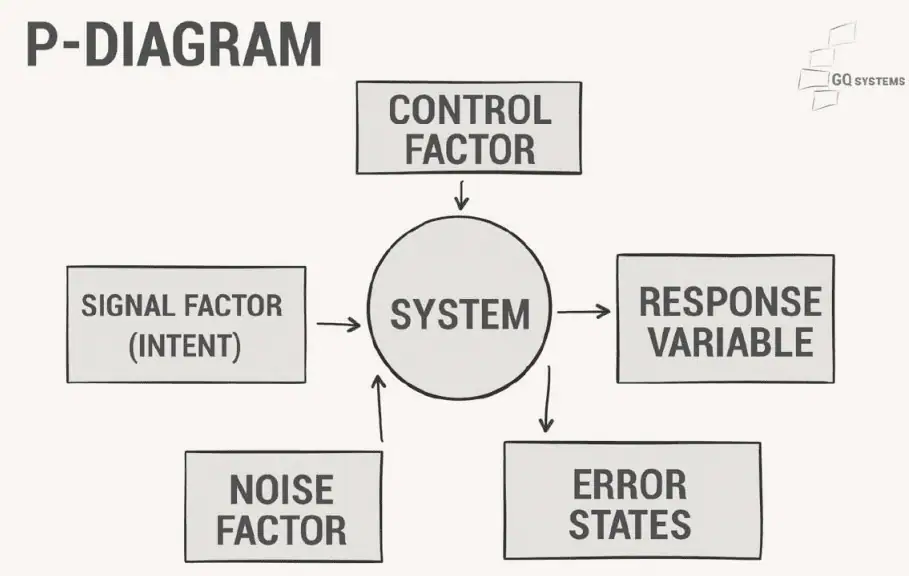

Czym jest diagram P?
Diagram P jest niezbędnym narzędziem dla każdego projektu rozwojowego. Wspiera podejmowanie lepszych decyzji, promuje myślenie na poziomie systemu i kładzie podwaliny pod solidną analizę projektu, zwłaszcza gdy jest używany wraz z narzędziami takimi jak FMEA. Diagram P to sposób na zwięzłe zdefiniowanie zakresu rozwoju. Najpierw identyfikuje się sygnał (wejście) i odpowiedź (wyjście) związane z koncepcją projektową.
Diagram P jest przydatnym narzędziem do burzy mózgów i dokumentowania:
- Czynniki sygnałowe / przejście przez projekt produktu
- Zmienna odpowiedzi lub funkcja idealna / jest to wyjście współczynnika sygnału
- Czynniki kontroli / projekt, materiały, procesy
- Czynniki hałasu / nie są pod kontrolą, czynniki środowiskowe, użytkowanie przez klienta, interfejsy z innymi systemami, degradacja w czasie, zmienność między sztukami, między innymi.
- Stany błędu / tryby awarii
Pobierz nasz e-book
Pobierz nasz bezpłatny e-book, aby dowiedzieć się, jak GQ Interim może przekształcić Twoją firmę dzięki specjalistycznym rozwiązaniom w zakresie przywództwa!
Dlaczego jest to ważne?
Schemat ten opiera się na koncepcji przekształcania 100% sygnału wejściowego w 100% idealnej funkcji. Każdy system inżynieryjny może osiągnąć swoją idealną funkcję, ale do tego konieczne jest skuteczne przekształcenie całej zastosowanej energii w tworzenie pożądanej energii wyjściowej. W rzeczywistości nie znamy żadnego takiego systemu. Każdy system jest mniej niż w 100% wydajny w transformacji energii. Ta strata przyczynia się do tworzenia niezamierzonych funkcji lub stanów błędu.
Kiedy go używać?
Opracowanie diagramu P powinno rozpocząć się wraz z opracowaniem FMEA. Zintegrowanie diagramu P na wczesnym etapie procesu projektowania zapewnia, że wszystkie zależności funkcjonalne, potencjalne źródła hałasu i ryzyko awarii są wyraźnie zrozumiałe przed podjęciem krytycznych decyzji. Jest to szczególnie cenne podczas opracowywania koncepcji, planowania architektury systemu i faz oceny ryzyka, gdzie wizualizacja interakcji między zmiennymi może prowadzić do bardziej solidnych i odpornych projektów.
Korzystanie z diagramu P w połączeniu z narzędziami takimi jak Design FMEA i Robust Design zwiększa zdolność zespołu do przewidywania problemów, dokumentowania założeń i proaktywnego projektowania pod kątem rzeczywistej zmienności.

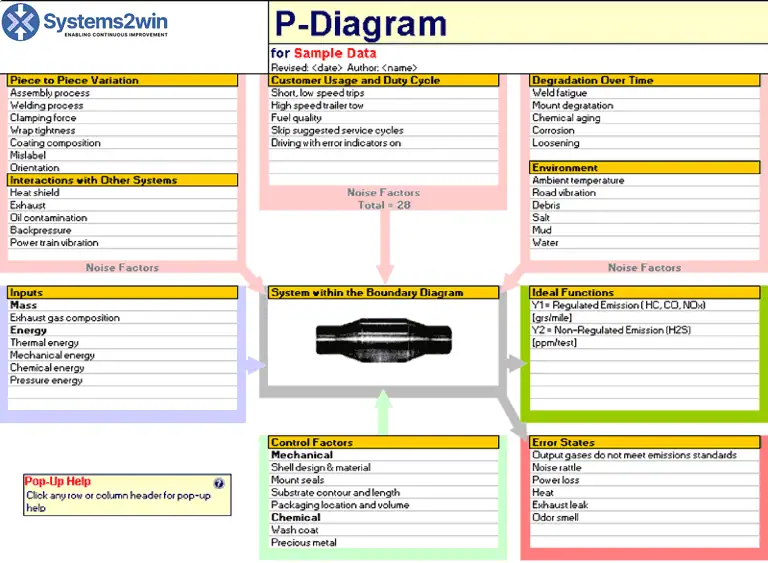

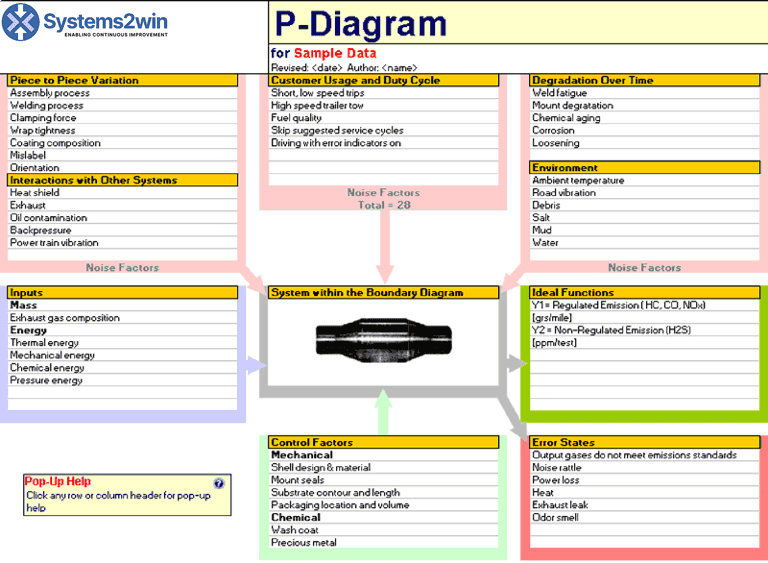

Przykład diagramu P
Korzyści z korzystania z diagramu P
Diagram P oferuje kilka kluczowych zalet, które czynią go cennym narzędziem w całym cyklu rozwoju produktu:
- Wyjaśnia zachowanie systemu: Poprzez wyraźną identyfikację sygnałów wejściowych, idealnych wyjść i zewnętrznych czynników zakłócających, diagram P pomaga zespołom lepiej zrozumieć, w jaki sposób system ma działać zarówno w normalnych, jak i ekstremalnych warunkach. Zmniejsza to niejednoznaczność i podkreśla oczekiwania dotyczące wydajności na wczesnym etapie rozwoju.
- Wzmacnia współpracę międzyfunkcyjną: Wizualna struktura diagramu P ułatwia zespołom inżynieryjnym, projektowym, jakościowym i produkcyjnym komunikację i dostosowanie kluczowych cech systemu. Staje się on wspólnym punktem odniesienia dla podejmowania decyzji w różnych działach.
- Wspiera solidne projektowanie: W połączeniu z metodami takimi jak FMEA i solidne techniki projektowania Taguchiego, diagram P służy jako podstawa do identyfikacji potencjalnych źródeł zmienności i wdrażania strategii projektowych, które minimalizują ich wpływ.
- Ułatwia analizę przyczyn źródłowych: W przypadkach, gdy awarie występują podczas testowania lub w terenie, diagram P pomaga prześledzić ścieżki między zmiennymi, ułatwiając wyizolowanie przyczyn spadku wydajności lub usterek systemu.
Oferując zarówno przejrzystość, jak i strukturę, diagram P odgrywa kluczową rolę w projektowaniu niezawodnych, wydajnych i wysokowydajnych systemów – szczególnie w branżach, w których jakość i spójność nie podlegają negocjacjom.
Wnioski
Diagram P odgrywa kluczową rolę w opracowywaniu niezawodnych, wysokowydajnych systemów poprzez uchwycenie pełnej złożoności tego, jak produkt działa i reaguje na swoje środowisko. Poprzez systematyczną identyfikację sygnałów wejściowych, idealnych odpowiedzi, parametrów kontrolnych i zmiennych zakłócających, zespoły inżynierów mogą lepiej przewidywać tryby awarii i projektować bardziej odporne rozwiązania. Po zintegrowaniu na wczesnym etapie procesu rozwoju, P-Diagram nie tylko wspiera redukcję ryzyka i poprawę jakości, ale także łączy wielofunkcyjne zespoły wokół wspólnego zrozumienia, w jaki sposób system ma działać.
